Bonjour,
Et puisque tu m’invites chez toi je vais me permettre de te tutoyer.
Je me suis
permise de venir avec un ami fidèle K’liméro
:
Dans ce dossier tu trouveras :
I A quoi sert une temporisation?
II Comprendre la temporisation.
III Réalisation avec un circuit TTL.
IV Réalisation avec un circuit C-Mos.
V Réalisation avec un circuit 555.
VI Pour aller plus loin.
I A quoi sert une temporisation?
Une temporisation sert à retarder un signal.
Par exemple dans une alarme, tu veux que la sirène se déclenche au bout d’un temps donné.
Une temporisation sert à calibrer un signal.
Tu désires que la sirène sonne durant 2 minutes.
II Comprendre la temporisation
Il faut maintenir le signal électrique. Les tempos sont réalisées avec des circuits appelés monostables.
K'liméro : Monostable ça veut dire : un seul état stable?
Oui, c’est un circuit qui a une sortie de type logique, [Vs = OV ou Vs = +V]
Prenons un cas concret :
L’état de repos est caractérisé par Vs = 0V.
Si on donne un ordre sur l’entrée de «déclenchement», alors la sortie passe à Vs = +5V, pour un temps déterminé. C’est l’état instable.
Il n’a qu’un seul état stable parce qu'il revient de lui-même à son état de repos Vs = 0V.
K'liméro : Mais comment on défini la durée de la temporisation ?
La durée de la temporisation tw est donnée par le constructeur et varie suivant le circuit employé.
K'liméro : tw est fixe ?
La durée tw est de la forme :
tw = K * R * C
K est une constante liée au composant.
R est une Résistance extérieure.
C est un condensateur extérieur.
En changeant les valeurs de R et C tu modifies la durée de ta temporisation.
K'liméro : Donc on choisit les composants R et C et tw devient fixe.
Et bien non, pas forcément :
Mets une résistance ajustable en série avec ta résistance fixe, et pour un montage donné, tu peux faire varier la durée de la temporisation.
K'liméro : Si je résume, alors il faut une entrée de déclenchement, et une sortie ?
Exactement au moins une entrée de déclenchement, sensible au front de ton signal.
Et au moins, une sortie, état de repos 0 ou 1.
III Réalisation avec un circuit TTL. {tension d'alimentation Vcc = +5V, uniquement}
Avec un circuit 74 LS 123 voici les entrées sorties :
Il y a 2 entrées de déclenchement.
* L’entrée A : est active sur front descendant, c'est-à-dire sur un signal qui passe de 1 à 0.
* L’entrée B : est active sur front montant, c'est-à-dire sur un signal qui passe de 0 à 1.
Une entrée de remise à 0, R : elle est active au niveau 0. Si R = 0, alors la sortie Q passe à 0
Il y a 2 sorties : Q : à l’état stable Q = 0
/Q : à l’état stable /Q = 1 {lire Q barre égal 1}
Les sorties Q et /Q sont complémentaires, c'est à dire quand Q = 0 ; /Q = 1
Q = 1 ; /Q = 0
Schéma structurel, déclenchement sur front montant du signal :
pour un condensateur polarisé
et une 5kW < Rext < 50 kW alors tw = 0,25 . R . C
Pour plus de détails, sur le N° des broches et les calculs plus poussés de tw, voir la documentation du constructeur.
IV Réalisation avec un circuit C-MOS. {tension d'alimentation VDD = +5V à + 15V}
K'liméro : Mais c'est le même circuit que précédemment?
Le circuit 4528 à les mêmes entrées et sorties que le circuit 74LS123.
Par contre fait attention au câblage de R et de C, il est différent.
tw = K . R . C
Pour VDD = 5V ==> K = 0,42
Pour VDD = 10V ==> K = 0,32
Pour VDD = 15V ==> K = 0,3

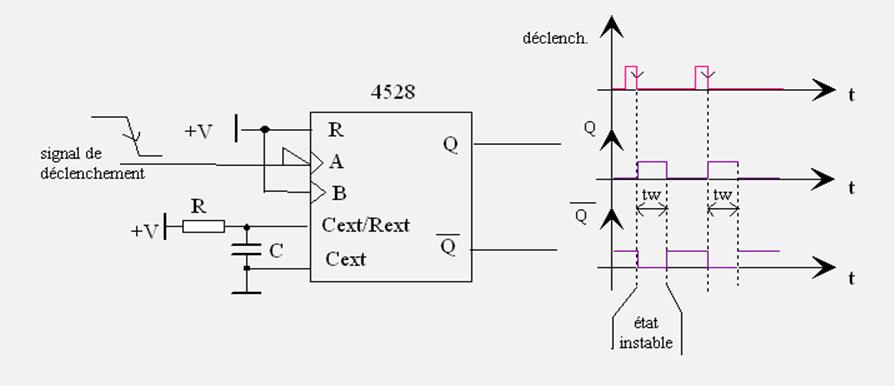

Schéma structurel, déclenchement sur front descendant du signal :

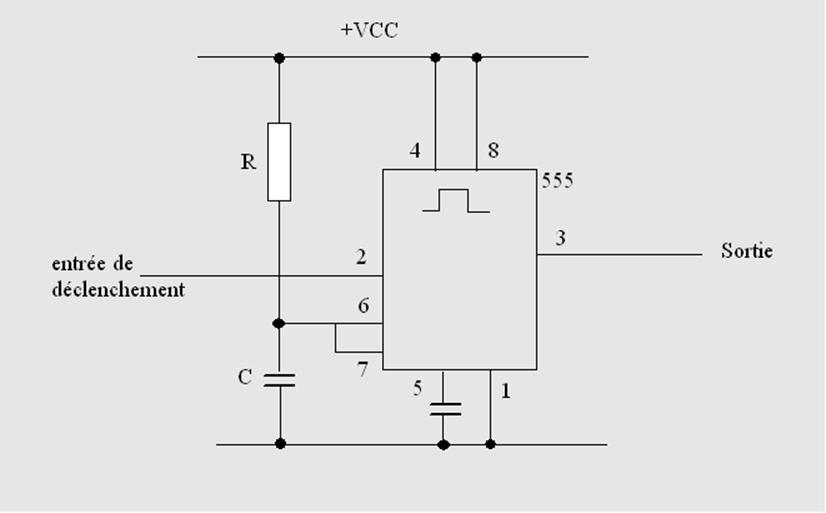

V Réalisation avec un circuit 555.
Vcc est possible de + 5V à =15V
tw = 1,1 R . C

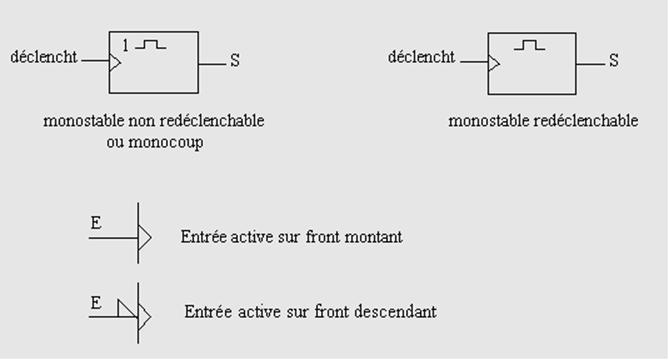

Le montage monostable a deux configurations
Monostable redéclenchable ou non redéclenchable.
Et voila quelques éléments de normalisation :
