EXERCICES PHYS1



1 -        R1 = 6 W ; IR1 = 2,5 A ; calculer VR1.



2 -        R2 = 72 W ; VR2 =12V ; calculer IR2.



3 -        IR3 = 1,5 mA ; VR3 = 6 V ; calculer R3.



4 -        Un réfrigérateur alimenté sous 230 V, consomme 2,2A. Quelle est sa résistance ?



5 -        La résistance d'un élément chauffant est de 20 W, Calculer l'intensité du courant s'il est alimenté en 230V ?



Corrigés

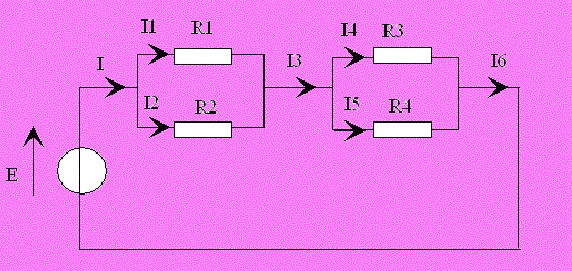

6-         Soit le schéma ci-dessous :





6-1       L’énoncé I = I3 = I6 est-il exact ? Expliquer.

6-2       Soit I = 5 A et I1 = 2A ; calculer I2.

6-3       L’énoncé I1 + I2 = I4 + I5 est-il exact ? Expliquer.

6-4       Soit V1 = 6V  (V aux bornes de R1) et E = 10V ; Calculer V3 (V aux bornes de R3).

6-5       Soit R1 = 3 W ; R2 = 2 W ; R3 = 4 W ; R4 = 1 W ; calculer Req (R totale).

6-6       Si E = 10 V, quelle est la valeur de I ?



Corrigés

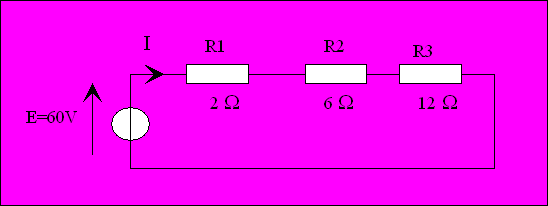

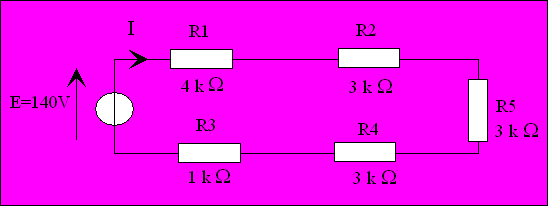

7-         Soit le schéma ci-dessous :

                                                     -a-                                                                                                               -b-





7-1       Calculer la résistance totale, pour chacun des circuits.

7-2       Calculer I.

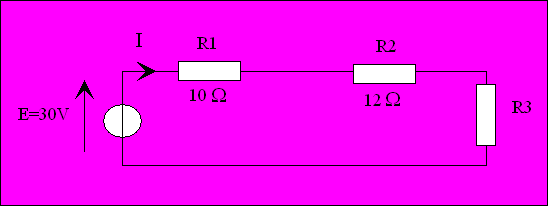

8-         Soit le schéma ci-dessous, la résistance totale (R1 + R2 + R3) = 30 W :





8-1       Déterminer la résistance R3.

8-2       Calculer I.



Corrigés

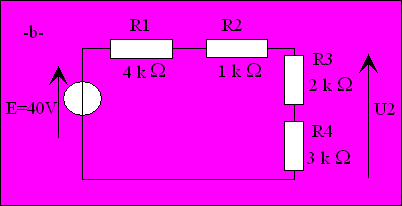

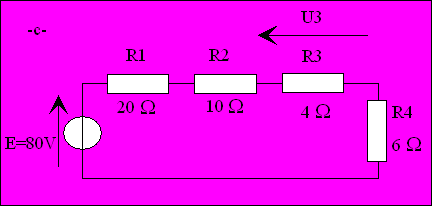

9-         A l'aide de la règle du diviseur de tension, calculer la tension demandée :







Corrigés
