EXERCICES PHYS2

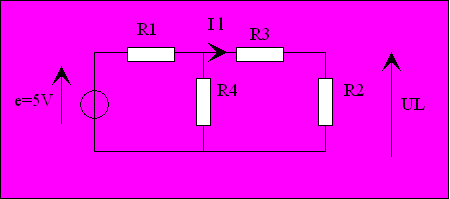

1- Soit le montage suivant, calculer UL et RL :
R1 = 1kW ; R2 = 1,5kW ; R3 = 820W ; RL = 600W
2- La tension UAB = 20 V et UBC = 5V, calculer UAC.
3 - Dans ce montage on mesure UAD = 20V ; UEA = -5V ; UFB = 5V.
Calculer UDC et UBD.

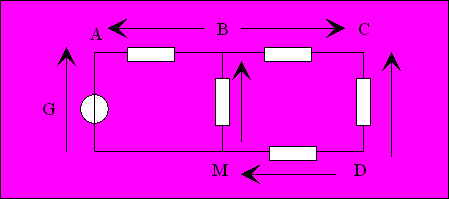

4- On donne UAM = 12V ; UBM = 8V ; UCD = 2V ; UCB = -4V.
Mettre sur le schéma les différentes tensions.
Calculer UAB et UMD.
5- Série et parallèle
Soit le montage suivant où K sont des interrupteurs et L des lampes :
Compléter le tableau ci-dessous en précisant le mode de branchement des éléments :
En série (S), en parallèle (P), ni l’un ni l’autre (X).
K1 et K2 |
|
L2 et L3 |
|
L4 et L5 |
|
L1 et L4 |
|
L4 et L6 |
|
K4 et K6 |
|
Quelle condition est nécessaire pour allumer les lampes L2 et L3 ?
Quelle doit être la position des interrupteurs pour n’allumer que L1, L4 et L6.
Dans ce cas, indiquer le sens du parcours du courant.
6- Calculer la résistance équivalente, RAB, du montage :
